化工廠實驗室裝修設計布局八大要點

發布時間：2022-11-05 11:05:33 丨 瀏覽次數：

化工廠的中心實驗室旨在合理安排和布置中心實驗室內的各種分析和測試儀器和設備。中央實驗室一般負責工廠各生產單元的原材料和輔助原材料、產品和副產品的規格分析，以及各單元的中間控制分析，以及公用工程和輔助單元的所有原材料分析。它對生產過程、能耗控制、工藝指標優化、產品質量管理、工藝改進和產品優化具有非常重要的指導意義。因此，大型化工設計中心實驗室的設計越來越重要。作為重要的輔助生產建筑，化工廠中心實驗室的設計過程是一個復雜的系統工程。除了考慮購買合理的分析儀器和設備外，還需要建筑結構、暖通空調、給排水、電信和電氣等相關專業的密切配合。中央實驗室的設計需要更標準化的支持。

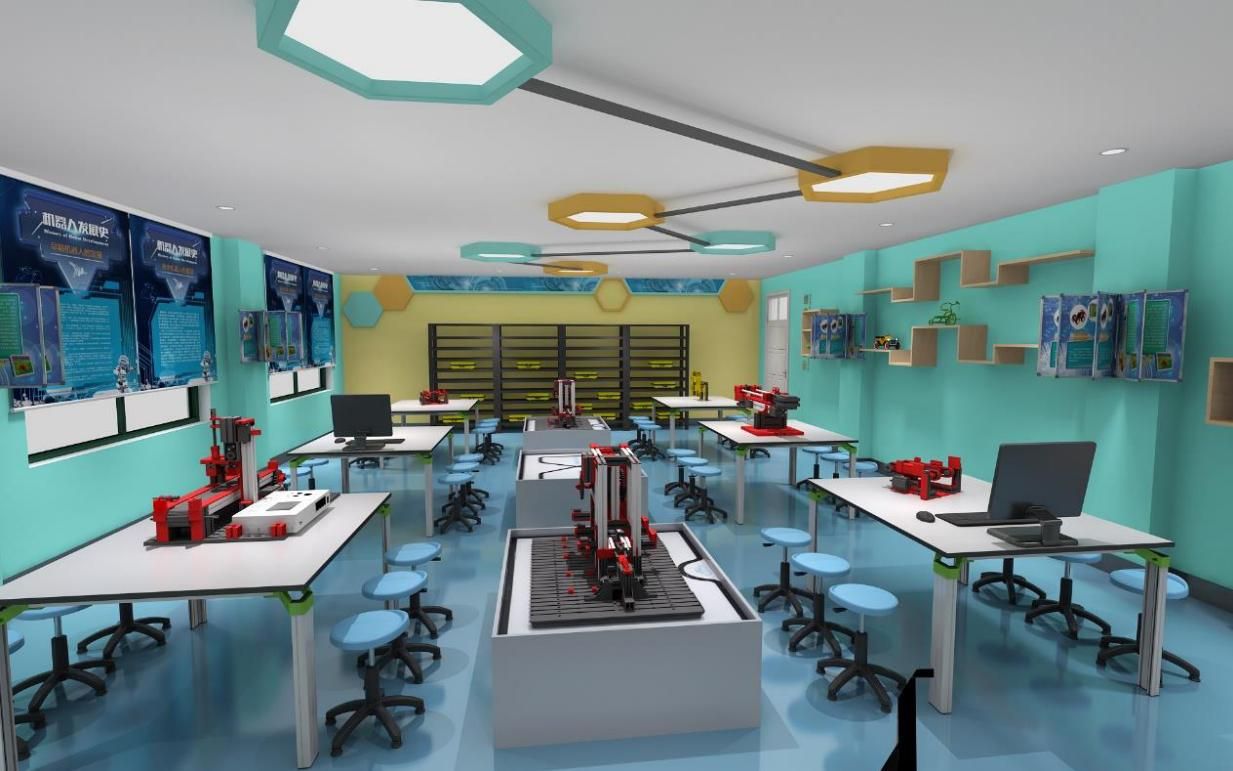

    化工廠實驗室裝修設計布局八大要點

1.實驗室布局

目前，實驗室房間大致分為三類：精密儀器實驗室、化學分析實驗室和輔助室（辦公室、儲藏室、氣瓶室、會議室等）。

隨著中央實驗室的功能越來越多，分析檢測設備的數量也越來越多，這就要求室內布局應考慮功能分區清晰、設備間布局合理緊湊、各設備操作方便、互不干擾，整體實驗室應實用、簡潔、美觀。因此，實驗室的布局應遵循以下原則：同類型的實驗室應集中布置。例如，擁有大量工程管網的分析實驗室應集中布置，以便于管網的布局和共享。例如，氫氣和氦氣等氣相色譜分析應集中布置，以便于管道的安裝和維護；有特殊要求的實驗室（如有清潔要求的實驗室、恒溫恒濕的實驗室、毒性實驗室、有抗震要求的實驗室等）集中布置；輔助實驗室和功能實驗室應合理布置。例如，熱設備室應設置烤箱和馬弗爐，以防止對其他有高溫要求的設備產生不利影響；需要防振設備的重型設備或房間可布置在底層。通常，掃描電子顯微鏡布置在底層，以防止振動影響透鏡穩定性；高層可布置有清潔、安靜要求的房間；有防潮或防曬要求的房間可以分別設置在陽光充足的一側。

2.建筑設計

1） 實驗室選址應遠離振動源、噪聲源和電磁干擾源，并應位于有害物質發出的最低頻率風的迎風側；位于爆炸危險區外的實驗室不應與A類和B類建筑位于同一建筑內；

2） 實驗室建筑的耐火等級不得低于二級，火災危險性為丙級，屋頂防水等級為一級；

3） 實驗室的層高一般不小于3.9m。如果對實驗室有特殊要求，可以根據實際情況增加。當房間布置在兩側時，中央走廊的寬度應為2.4~2.7m。樓面荷載設計一般不小于3000N/m2，荷載較大的房間按實際要求設計。

4） 墻壁、天花板和地板：墻壁和天花板應設計為光滑干凈，無眩光、水分、灰塵和灰塵積聚。實驗室地板應堅固、耐磨、防水、防滑、無塵。如有特殊需要，瓷磚護墻板應設計在必要房間室內地板以上1.2～1.5m的墻高。

5） 門窗：實驗室的門應向外打開，并設有觀察窗。裝有空調的實驗室房間的外窗應具有良好的氣密性和隔熱性，可開啟的窗扇面積不應小于窗面積的1/3。窗戶應采用雙層玻璃和紗布密封，并考慮遮陽措施，確保自然采光面積不小于室內建筑面積的1/6。

3.暖通空調系統設計

0.1供暖根據項目的具體要求，如果地理位置處于年平均日氣溫低于或等于5℃且天數大于或等于90天的地區，應設置集中供暖措施。

0.2通風實驗室的通風系統一般應符合以下要求：1）對于產生有毒、有害、腐蝕性、爆炸性氣體或粉塵的實驗室房間，應根據操作需要設置局部通風，如通風櫥、通用通風櫥、原子吸收通風櫥等；采用防爆風機、防腐風機和通風管。2） 除局部通風措施外，產生有毒有害氣體的房間還應配備整體通風設施，以確保室內空氣交換率不低于7次/h。高溫房間等產生熱源的房間需要整體通風。3） 對于具有相同或相似廢氣特性的局部通風設施，經計算可共用一個排氣系統。對于排放氣體可能引起化學反應和爆炸的系統，必須設置獨立的排氣管道設施。

0.3對于有恒定溫度、濕度和清潔度要求的特殊實驗室，空調系統應配備空調設施以控制溫度和濕度。分析室內的空氣溫度一般保持在18~28℃，相對濕度保持在30%~70%。部分物理性能試驗室應根據試驗要求配備獨立的空調系統。

4.電氣系統設計

實驗室用電主要包括照明用電和動力用電。電力主要用于各種儀器設備、電梯、空調等大功率設備的供電。中心實驗室應設置220V和380V配電室，電力、照明和電信線路應單獨設置并隱蔽。應配備不間斷電源。當主電源切斷時，應能向實驗室分析儀器信息管理系統供電。所選不間斷電源（UPS）的備份時間不應少于30分鐘。液化烴氣體分析室、氣瓶室、樣品儲存室、藥品倉庫等有易燃易爆物品的房間的插座和燈具應為防爆型。

通風柜內的照明燈具應為防爆型。實驗室工作臺、通風柜等工作區域應預留足夠的電源插座。大于16A的電源插座應使用空氣開關。實驗室應有接地系統，實驗室內的大型儀器和貴重儀器應有接地設施。實驗室照明一般采用熒光燈或LED燈，照度不低于300Iux。

5.給排水及消防設計

實驗室應配備自來水，自來水應根據需要從脫鹽水站引入。供應的自來水和脫鹽水的水壓、水質和水量應滿足實驗室的用水要求。實驗室使用的高純度水由實驗室制備。給排水管道的設計應滿足實驗室的總用水量和排水量。實驗室內的所有排水管和所有地漏應配備水封。實驗室的試驗臺和通風柜應配備水箱，并根據需要安裝不同的閥門。

分析和試驗產生的污水不得直接引入生活污水管道，應排入生產污水管網。分析實驗室日常試驗產生的廢酸、堿、油污、化學試劑和廢渣應根據性質分類收集，集中存放后定期統一處理。對恒溫恒濕有嚴格要求的分析室不應設置水點。實驗室應配備消防栓。二氧化碳滅火器應安裝在放置精密儀器的實驗室內。

6.鋼瓶間

中央實驗室的分析儀器使用的高純度氣體通常由高壓鋼瓶供應，這些鋼瓶應分類并放置在鋼瓶室中。氣瓶室應位于中央實驗室的非主入口側，氣瓶室應采取遮陽和防曬措施。氣瓶室不應位于中央實驗室內。當鋼瓶室與建筑物相鄰設計時，根據規范，與主樓相鄰的墻壁應為鋼筋混凝土防爆墻，帶輕型鋼板天花板，以保持良好的自然通風，并具有足夠的防爆通風面積。室內地面應防火花和靜電。可燃氣體鋼瓶（如H2、CO、CH4、C2H2等）與助燃氣體（O2）鋼瓶分開。

7.實驗室家具和其他設計

實驗室的家具包括實驗室工作臺、設備工作臺、屋頂平臺、高溫工作臺、通風柜、藥柜、洗手盆等，測試臺的結構一般為鋼木結構，家具桌子要求耐磨、耐酸、耐堿。實驗室試驗臺和機柜之間的間距應符合人體工程學要求和操作要求。放置分析儀器的設備臺一般遠離墻壁布置，留出600~1000mm的維護空間。中央實驗室桌和設備桌應按要求配備插座和水管。

8.實驗室信息管理系統設計

中心實驗室應根據需要配備行政電話和生產調度電話，每個房間應預留網絡數據接口。隨著中央實驗室設計技術的不斷發展，實驗室信息管理系統（LIMS）得到了越來越多的應用。實驗室信息管理系統可以管理樣本（如采樣頻率、采樣任務計劃等）、實驗管理（儀器管理、測試數據錄入、數據審核、數據發布等）、權限管理、實驗室試劑管理等。它使實驗室中分析儀器和分析數據處理的管理網絡化和標準化。
